網站的高可用架構之可用性度量與考核和應用服務器集群Session管理

文章來源：365jz.com 點擊數：442 更新時間：2018-01-18 11:03 參與評論

網站的高可用架構

2011年4月12日，亞馬遜云計算服務EC2（Elastic Computer
Cloud）發生故障，其ESB（Elastic Block Storage）服務不可用，故障持續了數天，最終還是有部分?jǐn)?shù)據未能恢復。這一故障導致美國許多使用亞馬遜云服務的知名網站（如：Foursquare，Quora）受到影響，并引發了人們對使用云計算安全性、可靠性的大規模討論。

2010年1月12日，百度被黑客攻擊，其DNS域名被劫持，導致百度全站長達數小時不可訪問。該事件一時成為新聞焦點，各種媒體爭相報道。

網站的可用性（Availability）描述網站可有效訪問的特性（不同于另一個網站運營指標：Usability，通常也被譯作可用性，但是后者強調的是網站的有用性，即對最終用戶的使用價值），相比于網站的其他非功能特性，網站的可用性更牽動人們的神經，大型網站的不可用事故直接影響公司形象和利益，許多互聯網公司都將網站可用性列入工程師的績效考核，與獎金升遷等利益掛鉤。

網站可用性的度量與考核

網站的頁面能完整呈現在最終用戶面前，需要經過很多個環節，任何一個環節出了問題，都可能導致網站頁面不可訪問。DNS會被劫持、CDN服務可能會掛掉、網站服務器可能會宕機、網絡交換機可能會失效、硬盤會損壞、網卡會松掉、甚至機房會停電、空調會失靈、程序會有Bug、黑客會攻擊、促銷會引來大量訪問、第三方合作伙伴的服務會不可用……要保證一個網站永遠完全可用幾乎是一件不可能完成的使命。

網站可用性度量

網站不可用也被稱作網站故障，業界通常用多少個9來衡量網站的可用性，如QQ的可用性是4個9，即QQ服務99.99％可用，這意味著QQ服務要保證其在所有運行時間中，只有0.01％的時間不可用，也就是一年中大約最多53分鐘不可用。

網站不可用時間（故障時間）＝故障修復時間點網故障發現（報告）時間點網站年度可用性指標＝（11網站不可用時間/年度總時間）年

100％對于大多數網站而言，2個9是基本可用，網站年度不可用時間小于88小時；3個9是較高可用，網站年度不可用時間小于9小時；4

個9是具有自動恢復能力的高可用，網站年度不可用時間小于53分鐘；

5個9是極高可用性，網站年度不可用時間小于5分鐘。

由于可用性影響因素很多，對于網站整體而言，達到4個9，乃至5個9的可用性，除了過硬的技術、大量的設備資金投入和工程師的責任心，還要有個好運氣。

常使用Twitter的用戶或多或少遇到過那個著名的服務不可用的鯨魚頁面，事實上，Twitter網站的可用性不足2個9。

網站可用性考核

可用性指標是網站架構設計的重要指標，對外是服務承諾，對內是考核指標。從管理層面，可用性指標是網站或者產品的整體考核指標，具體到每個工程師的考核，更多的是使用故障分。

所謂故障分是指對網站故障進行分類加權計算故障責任的方法。

表5.1為某網站故障分類權重表。

表5.1 網站故障分類權重表示例

故障分的計算公式為：

故障分＝故障時間（分鐘）（故障權重在年初或者考核季度的開始，會根據網站產品的可用性指標計算總的故障分，然后根據團隊和個人的職責角色分?jǐn)偣收戏郑@個可用性指標和故障分是管理預期。在實際發生故障的時候，根據故障分類和責任劃分將故障產生的故障分分配給責任者承擔。等年末或者考核季度末的時候，個人及團隊實際承擔的故障分如果超過了年初分?jǐn)偟墓收戏?，績效考核就會受到影響?/span>

一個簡化的故障處理流程如圖5.1所示。

圖5.1 網站故障處理流程示例

有時候一個故障責任可能由多個部門或團隊來承擔，故障分也會相應按責任分?jǐn)偟讲煌膱F隊和個人。

不同于其他架構指標，網站可用性更加看得見摸得著，跟技術、

運營、相關各方的績效考核息息相關，因此在架構設計與評審會議上，關于系統可用性的討論與爭執總是最花費時間與精力的部分。

當然，不同的公司有不同的企業文化和市場策略，這些因素也會影響到系統可用性的架構決策，崇尚創新和風險的企業會對可用性要求稍低一些；業務快速增長的網站忙于應對指數級增長的用戶，也會降低可用性的標準；服務于收費用戶的網站則會比服務于免費用戶的網站對可用性更加敏感，服務不可用或關鍵用戶數據丟失可能會導致收費用戶的投訴甚至引來官司。

高可用的網站架構

通常企業級應用系統為提高系統可用性，會采用較昂貴的軟硬件設備，如IBM的小型機乃至中型機大型機及專有操作系統、Oracle數據庫、EMC存儲設備等?；ヂ?lián)網公司更多地采用PC級服務器、開源的數據庫和操作系統，這些廉價的設備在節約成本的同時也降低了可用性，特別是服務器硬件設備，低價的商業級服務器一年宕機一次是一個大概率事件，而那些高強度頻繁讀寫的普通硬盤，損壞的概率則要更高一些。

既然硬件故障是常態，網站的高可用架構設計的主要目的就是保證服務器硬件故障時服務依然可用、數據依然保存并能夠被訪問。

實現上述高可用架構的主要手段是數據和服務的冗余備份及失效轉移，一旦某些服務器宕機，就將服務切換到其他可用的服務器上，如果磁盤損壞，則從備份的磁盤讀取數據。

一個典型的網站設計通常遵循如圖5.2所示的基本分層架構模型。

圖5.2 網站架構基本分層模型

典型的分層模型是三層，即應用層、服務層、數據層；各層之間具有相對獨立性，應用層主要負責具體業務邏輯處理；服務層負責提供可復用的服務；數據層負責數據的存儲與訪問。中小型網站在具體部署時，通常將應用層和服務層部署在一起，而數據層則另外部署，如圖5.3所示（事實上，這也是網站架構演化的第一步）。

圖5.3 應用和數據分離部署的網站架構

在復雜的大型網站架構中，劃分的粒度會更小、更詳細，結構更加復雜，服務器規模更加龐大，但通常還是能夠把這些服務器劃分到這三層中。如圖5.4所示。

不同的業務產品會部署在不同的服務器集群上，如某網站的文庫、貼吧、百科等屬于不同的產品，部署在各自獨立的服務器集群上，互不相干。這些產品又會依賴一些共同的復用業務，如注冊登錄服務、

Session管理服務、賬戶管理服務等，這些可復用的業務服務也各自部署在獨立的服務器集群上。至于數據層，數據庫服務、文件服務、緩存服務、搜索服務等數據存儲與訪問服務都部署在各自獨立的服務器集群上。

大型網站的分層架構及物理服務器的分布式部署使得位于不同層次的服務器具有不同的可用性特點。關閉服務或者服務器宕機時產生的影響也不相同，高可用的解決方案也差異甚大。

位于應用層的服務器通常為了應對高并發的訪問請求，會通過負載均衡設備將一組服務器組成一個集群共同對外提供服務，當負載均衡設備通過心跳檢測等手段監控到某臺應用服務器不可用時，就將其從集群列表中剔除，并將請求分發到集群中其他可用的服務器上，使整個集群保持可用，從而實現應用高可用。

位于服務層的服務器情況和應用層的服務器類似，也是通過集群方式實現高可用，只是這些服務器被應用層通過分布式服務調用框架訪問，分布式服務調用框架會在應用層客戶端程序中實現軟件負載均衡，并通過服務注冊中心對提供服務的服務器進行心跳檢測，發現有服務不可用，立即通知客戶端程序修改服務訪問列表，剔除不可用的服務器。

位于數據層的服務器情況比較特殊，數據服務器上存儲著數據，為了保證服務器宕機時數據不丟失，數據訪問服務不中斷，需要在數據寫入時進行數據同步復制，將數據寫入多臺服務器上，實現數據冗余備份。當數據服務器宕機時，應用程序?qū)⒃L問切換到有備份數據的服務器上。

網站升級的頻率一般都非常高，大型網站一周發布一次，中小型網站一天發布幾次。每次網站發布都需要關閉服務，重新部署系統，整個過程相當于服務器宕機。因此網站的可用性架構設計不但要考慮實際的硬件故障引起的宕機，還要考慮網站升級發布引起的宕機，而后者更加頻繁，不能因為系統可以接受偶爾的停機故障就降低可用性設計的標準。

5.3 高可用的應用

應用層主要處理網站應用的業務邏輯，因此有時也稱作業務邏輯層，應用的一個顯著特點是應用的無狀態性。

所謂無狀態的應用是指應用服務器不保存業務的上下文信息，而僅根據每次請求提交的數據進行相應的業務邏輯處理，多個服務實例（服務器）之間完全對等，請求提交到任意服務器，處理結果都是完全一樣的。

5.3.1 通過負載均衡進行無狀態服務的失效轉移

不保存狀態的應用給高可用的架構設計帶來了巨大便利，既然服務器不保存請求的狀態，那么所有的服務器完全對等，當任意一臺或多臺服務器宕機，請求提交給集群中其他任意一臺可用機器處理，這樣對終端用戶而言，請求總是能夠成功的，整個系統依然可用。對于應用服務器集群，實現這種服務器可用狀態實時監測、自動轉移失敗任務的機制是負載均衡。

負載均衡，顧名思義，主要使用在業務量和數據量較高的情況下，當單臺服務器不足以承擔所有的負載壓力時，通過負載均衡手段，將流量和數據分?jǐn)偟揭粋€集群組成的多臺服務器上，以提高整體的負載處理能力。目前，不管是開源免費的負載均衡軟件還是昂貴的負載均衡硬件，都提供失效轉移功能。在網站應用中，當集群中的服務是無狀態對等時，負載均衡可以起到事實上高可用的作用，如圖5.5所示。

圖5.5 利用負載均衡服務器實現高可用的應用服務

當Web服務器集群中的服務器都可用時，負載均衡服務器會把用戶發送的訪問請求分發到任意一臺服務器上進行處理，而當服務器

10.0.0.1宕機時，負載均衡服務器通過心跳檢測機制發現該服務器失去響應，就會把它從服務器列表中刪除，而將請求發送到其他服務器上，這些服務器是完全一樣的，請求在任何一臺服務器中處理都不會影響最終的結果。

由于負載均衡在應用層實際上起到了系統高可用的作用，因此即使某個應用訪問量非常少，只用一臺服務器提供服務就綽綽有余，但如果需要保證該服務高可用，也必須至少部署兩臺服務器，使用負載均衡技術構建一個小型的集群。

5.3.2 應用服務器集群的Session管理

應用服務器的高可用架構設計主要基于服務無狀態這一特性，但是事實上，業務總是有狀態的，在交易類的電子商務網站，需要有購物車記錄用戶的購買信息，用戶每次購買請求都是向購物車中增加商品；在社交類的網站中，需要記錄用戶的當前登錄狀態、最新發布的消息及好友狀態等，用戶每次刷新頁面都需要更新這些信息。

Web應用中將這些多次請求修改使用的上下文對象稱作會話（Session），單機情況下，Session可由部署在服務器上的Web容器（如JBoss）管理。在使用負載均衡的集群環境中，由于負載均衡服務器可能會將請求分發到集群任何一臺應用服務器上，所以保證每次請求依然能夠獲得正確的Session比單機時要復雜很多。

集群環境下，Session管理主要有以下幾種手段。

1．Session復制

Session復制是早期企業應用系統使用較多的一種服務器集群

Session管理機制。應用服務器開啟Web容器的Session復制功能，在集群中的幾臺服務器之間同步Session對象，使得每臺服務器上都保存所有用戶的Session信息，這樣任何一臺機器宕機都不會導致

Session數據的丟失，而服務器使用Session時，也只需要在本機獲取即可。如圖5.6所示。

這種方案雖然簡單，從本機讀取Session信息也很快速，但只能使用在集群規模比較小的情況下。當集群規模較大時，集群服務器間需要大量的通信進行Session復制，占用服務器和網絡的大量資源，系統不堪負擔。而且由于所有用戶的Session信息在每臺服務器上都有備份，在大量用戶訪問的情況下，甚至?xí)霈F(xiàn)服務器內存不夠Session使用的情況。

而大型網站的核心應用集群就是數千臺服務器，同時在線用戶可達千萬，因此并不適用這種方案。

2．Session綁定

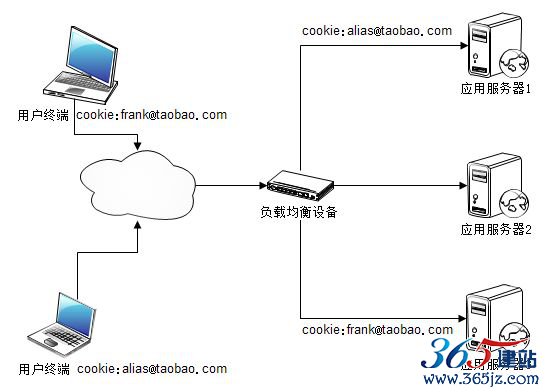

Session綁定可以利用負載均衡的源地址Hash算法實現，負載均衡服務器總是將來源于同一IP的請求分發到同一臺服務器上（也可以根據Cookie信息將同一個用戶的請求總是分發到同一臺服務器上，當然這時負載均衡服務器必須工作在HTTP協議層上，關于負載均衡算法的更多信息請參考本書第6章內容。這樣在整個會話期間，用戶所有的請求都在同一臺服務器上處理，即Session綁定在某臺特定服務器上，保證Session總能在這臺服務器上獲取。這種方法又被稱作會話黏滯，如圖5.7所示。

圖5.7 利用負載均衡的會話黏滯機制將請求綁定到特定服務器

但是Session綁定的方案顯然不符合我們對系統高可用的需求，因為一旦某臺服務器宕機，那么該機器上的Session也就不復存在了，

用戶請求切換到其他機器后因為沒有Session而無法完成業務處理。

因此雖然大部分負載均衡服務器都提供源地址負載均衡算法，但很少有網站利用這個算法進行Session管理。

3．利用Cookie記錄Session

早期的企業應用系統使用C/S（客戶端/服務器）架構，一種管理

Session 的方式是將Session記錄在客戶端，每次請求服務器的時候，將Session放在請求中發送給服務器，服務器處理完請求后再將修改過的Session響應給客戶端。

網站沒有客戶端，但是可以利用瀏覽器支持的Cookie記錄

Session，如圖5.8所示。

圖5.8 利用Cookie記錄Session信息

利用Cookie記錄Session也有一些缺點，比如受Cookie大小限制，能記錄的信息有限；每次請求響應都需要傳輸Cookie，影響性能；如果用戶關閉Cookie，訪問就會不正常。但是由于Cookie的簡單易用，可用性高，支持應用服務器的線性伸縮，而大部分應用需要記錄的

Session信息又比較小。因此事實上，許多網站都或多或少地使用Cookie記錄Session。

4．Session服務器

那么有沒有可用性高、伸縮性好、性能也不錯，對信息大小又沒有限制的服務器集群Session管理方案呢？答案就是Session服務器。利用獨立部署的Session服務器（集群）統一管理Session，應用服務器每次讀寫Session時，都訪問Session服務器，如圖5.9所示。
