Android開發重點:RelativeLayout(相對布局)詳解
和線性布局(LinearLayout)一樣,RelaiveLayout相對布局也是我們用的比較多的一個布局之一。相對,顧名思義是有參照的,就是以某個兄弟組件,或者父容器來決定的（兄弟組件是在一個同一個布局里面的組件,如果是布局里一個組件參照另一個布局里的組件會出錯）。合理地利用好LinearLayout的weight權重屬性和RelativeLayout相 對布局,可以解決屏幕分辨率不同的自適應問題。
比如小明在上學的路上,此時他的位置可以用離家多少米或者是離學校多少米表示,就是利用不同的參照物。
好了,廢話不多說,直接說比較常用的屬性吧~
使用RelativeLayout的話,可能僅僅需要一層就可以完成了,以父容器或者兄弟組件參考+margin +padding就可以設置組件的顯示位置,是比較方便的!當然,也不是絕對的,具體問題具體分析吧! 總結就是:盡量使用RelativeLayout + LinearLayout的weight屬性搭配使用吧！
設置布局里面所有組件的對其方式:
android:gravity:設置容器內各個子組件的對齊方式
android:ignoreGravity:如果為哪個組件設置了這個屬性的話,那么該組件不受gravity屬性的影響
根據父容器來定位:
想位于哪,哪個屬性就設置為true
左對齊:android:layout_alighParentLeft
右對齊:android:layout_alighParentRight
頂端對齊:android:layout_alighParentTop
底部對齊:android:layout_alighParentBottom
水平居中:android:layout_centerHorizontal
垂直居中:android:layout_centerVertical
中央位置:android:layout_centerInParent
1.核心屬性圖

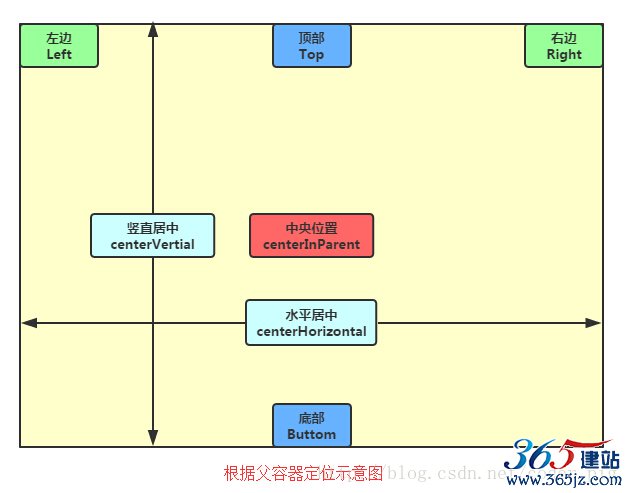

2.父容器定位屬性示意圖
3.根據兄弟組件定位
恩,先說下什么是兄弟組件吧,所謂的兄弟組件就是處于同一層次容器的組件,如圖
圖中的組件1,2就是兄弟組件了,而組件3與組件1或組件2并不是兄弟組件,所以組件3不能通過 組件1或2來進行定位,比如layout_toleftof = "組件1"這樣是會報錯的！切記！ 關于這個兄弟組件定位的最經典例子就是"梅花布局"了,下面代碼實現下:

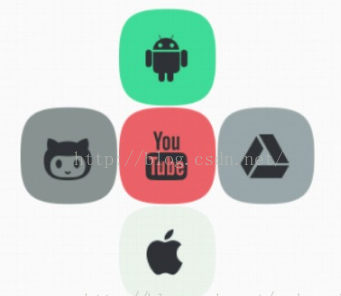

運行效果圖：
實現代碼：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/RelativeLayout1" android:layout_width="match_parent" android:layout_height="match_parent" > <!-- 這個是在容器中央的 --> <ImageView android:id="@+id/img1" android:layout_width="80dp" android:layout_height="80dp" android:layout_centerInParent="true" android:src="@drawable/pic1"/> <!-- 在中間圖片的左邊 --> <ImageView android:id="@+id/img2" android:layout_width="80dp" android:layout_height="80dp" android:layout_toLeftOf="@id/img1" android:layout_centerVertical="true" android:src="@drawable/pic2"/> <!-- 在中間圖片的右邊 --> <ImageView android:id="@+id/img3" android:layout_width="80dp" android:layout_height="80dp" android:layout_toRightOf="@id/img1" android:layout_centerVertical="true" android:src="@drawable/pic3"/> <!-- 在中間圖片的上面--> <ImageView android:id="@+id/img4" android:layout_width="80dp" android:layout_height="80dp" android:layout_above="@id/img1" android:layout_centerHorizontal="true" android:src="@drawable/pic4"/> <!-- 在中間圖片的下面 --> <ImageView android:id="@+id/img5" android:layout_width="80dp" android:layout_height="80dp" android:layout_below="@id/img1" android:layout_centerHorizontal="true" android:src="@drawable/pic5"/> </RelativeLayout>
4.margin與padding的區別
初學者對于這兩個屬性可能會有一點混淆，這里區分下： 首先margin代表的是偏移,比如marginleft = "5dp"表示組件離容器左邊緣偏移5dp; 而padding代表的則是填充,而填充的對象針對的是組件中的元素,比如TextView中的文字 比如為TextView設置paddingleft = "5dp",則是在組件里的元素的左邊填充5dp的空間！ margin針對的是容器中的組件，而padding針對的是組件中的元素，要區分開來！ 下面通過簡單的代碼演示兩者的區別:
比較示例代碼如下：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" android:paddingBottom="@dimen/activity_vertical_margin" android:paddingLeft="@dimen/activity_horizontal_margin" android:paddingRight="@dimen/activity_horizontal_margin" android:paddingTop="@dimen/activity_vertical_margin" tools:context=".MainActivity" > <Button android:id="@+id/btn1" android:layout_height="wrap_content" android:layout_width="wrap_content" android:text="Button"/> <Button android:paddingLeft="100dp" android:layout_height="wrap_content" android:layout_width="wrap_content" android:text="Button" android:layout_toRightOf="@id/btn1"/> <Button android:id="@+id/btn2" android:layout_height="wrap_content" android:layout_width="wrap_content" android:text="Button" android:layout_alignParentBottom="true"/> <Button android:layout_marginLeft="100dp" android:layout_height="wrap_content" android:layout_width="wrap_content" android:text="Button" android:layout_toRightOf="@id/btn2" android:layout_alignParentBottom="true"/> </RelativeLayout>

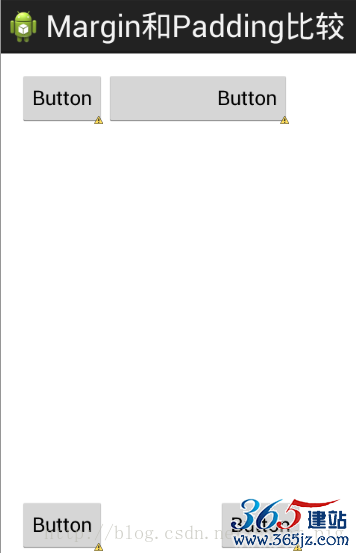

運行效果圖比較：
5.很常用的一點:margin可以設置為負數
相信很多朋友都不知道一點吧，平時我們設置margin的時候都習慣了是正數的, 其實是可以用負數的,下面寫個簡單的程序演示下吧,模擬進入軟件后,彈出廣告 頁面的,右上角的cancle按鈕的margin則是使用負數的！
效果圖如下:
貼出的廣告Activity的布局代碼吧,當然,如果你對這個有興趣的話可以下下demo, 因為僅僅是實現效果,所以代碼會有些粗糙！
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" tools:context="com.jay.example.relativelayoutdemo.MainActivity" android:background="#00CCCCFF"> <ImageView android:id="@+id/imgBack" android:layout_width="200dp" android:layout_height="200dp" android:layout_centerInParent="true" android:background="@drawable/myicon" /> <ImageView android:id="@+id/imgCancle" android:layout_width="28dp" android:layout_height="28dp" android:layout_alignRight="@id/imgBack" android:layout_alignTop="@id/imgBack" android:background="@drawable/cancel" android:layout_marginTop="-15dp" android:layout_marginRight="-10dp" /> </RelativeLayout>
上一張圖~（有點丑......大家湊合看~）
根據兄弟組件來定位（右面的屬性值為兄弟組件的id）
左邊:android:layout_toLeftOf
右邊:android:layout_toRightOf
上方:android:layout_above
下方:android:layout_below
對齊上邊界:android:layout_alignTop
對齊下邊界:android:layout_alignBottom
對齊左邊界:android:layout_alignLeft
對齊右邊界:android:layout_alignRight
這里演示一個比較典型的例子~
梅花布局:
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/RelativeLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent" >
<!-- 這個是在容器中央的 -->
<ImageView
android:id="@+id/img1"
android:layout_width="80dp"
android:layout_height="80dp"
android:layout_centerInParent="true"
android:src="@drawable/pic1"
/>
<!-- 在中間圖片的左邊 -->
<ImageView
android:id="@+id/img2"
android:layout_width="80dp"
android:layout_height="80dp"
android:layout_toLeftOf="@id/img1"
android:layout_centerVertical="true"
android:src="@drawable/pic2"
/>
<!-- 在中間圖片的右邊 -->
<ImageView
android:id="@+id/img3"
android:layout_width="80dp"
android:layout_height="80dp"
android:layout_toRightOf="@id/img1"
android:layout_centerVertical="true"
android:src="@drawable/pic3"
/>
<!-- 在中間圖片的上面-->
<ImageView
android:id="@+id/img4"
android:layout_width="80dp"
android:layout_height="80dp"
android:layout_above="@id/img1"
android:layout_centerHorizontal="true"
android:src="@drawable/pic4"
/>
<!-- 在中間圖片的下面 -->
<ImageView
android:id="@+id/img5"
android:layout_width="80dp"
android:layout_height="80dp"
android:layout_below="@id/img1"
android:layout_centerHorizontal="true"
android:src="@drawable/pic5"
/>
</RelativeLayout>
最后還有兩個比較常用的Margin和Padding屬性！
Margin:設置組件與父容器(通常是布局)的邊距
android:layout_margin: 指定控件的四周的外部留出一定的邊距
android:layout_marginLeft: 指定控件的左邊的外部留出一定的邊距
android:layout_marginTop: 指定控件的上邊的外部留出一定的邊距
android:layout_marginRight: 指定控件的右邊的外部留出一定的邊距
android:layout_marginBottom: 指定控件的下邊的外部留出一定的邊距
Padding:設置組件內部元素間的邊距(可以理解為填充)
android:padding :指定控件的四周的內部留出一定的邊距
android:paddingLeft: 指定控件的左邊的內部留出一定的邊距
android:paddingTop: 指定控件的上邊的內部留出一定的邊距
android:paddingRight: 指定控件的右邊的內部留出一定的邊距
android:paddingBottom: 指定控件的下邊的內部留出一定的邊距
這兩個后面都跟著一個參數,通常用dp作為單位,eg:android:margin = "10dp"
效果圖如下:
相關代碼：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context=".MainActivity" >
<Button
android:id="@+id/btn1"
android:layout_height="wrap_content"
android:layout_width="wrap_content"
android:text="Button"
/>
<Button
android:paddingLeft="100dp"
android:layout_height="wrap_content"
android:layout_width="wrap_content"
android:text="Button"
android:layout_toRightOf="@id/btn1"
/>
代碼解釋：
這個代碼很簡單,就是寫了兩個按鈕的組合。
第一個組合的第二個按鈕設置了paddingleft = "100dp:,結果按鈕被拉伸了100dp,因為里面的元素間距填充了100dp；
第二個組合的第二個按鈕設置了marginleft = "100dp",結果按鈕向右平移了100dp。
總結
RelativeLayout用到的一些重要的屬性：
第一類:屬性值為true或false
android:layout_centerHrizontal 水平居中
android:layout_centerVertical 垂直居中
android:layout_centerInparent 相對于父元素完全居中
android:layout_alignParentBottom 貼緊父元素的下邊緣
android:layout_alignParentLeft 貼緊父元素的左邊緣
android:layout_alignParentRight 貼緊父元素的右邊緣
android:layout_alignParentTop 貼緊父元素的上邊緣
android:layout_alignWithParentIfMissing 如果對應的兄弟元素找不到的話就以父元素做參照物
第二類：屬性值必須為id的引用名“@id/id-name”
android:layout_below 在某元素的下方
android:layout_above 在某元素的的上方
android:layout_toLeftOf 在某元素的左邊
android:layout_toRightOf 在某元素的右邊
android:layout_alignTop 本元素的上邊緣和某元素的的上邊緣對齊
android:layout_alignLeft 本元素的左邊緣和某元素的的左邊緣對齊
android:layout_alignBottom 本元素的下邊緣和某元素的的下邊緣對齊
android:layout_alignRight 本元素的右邊緣和某元素的的右邊緣對齊
第三類：屬性值為具體的像素值，如30dip，40px
android:layout_marginBottom 離某元素底邊緣的距離
android:layout_marginLeft 離某元素左邊緣的距離
android:layout_marginRight 離某元素右邊緣的距離
android:layout_marginTop 離某元素上邊緣的距離
EditText的android:hint
設置EditText為空時輸入框內的提示信息。
android:gravity
android:gravity屬性是對該view 內容的限定．比如一個button 上面的text. 你可以設置該text 在view的靠左，靠右等位置．以button為例，android:gravity="right"則button上面的文字靠右
android:layout_gravity
android:layout_gravity是用來設置該view相對與起父view 的位置．比如一個button 在linearlayout里，你想把該button放在靠左、靠右等位置就可以通過該屬性設置．以button為例，android:layout_gravity="right"則button靠右
android:layout_alignParentRight
使當前控件的右端和父控件的右端對齊。這里屬性值只能為true或false，默認false。
android:scaleType：
android:scaleType是控制圖片如何resized/moved來匹對ImageView的size。
ImageView.ScaleType / android:scaleType值的意義區別：
CENTER /Center/?.jpg 按圖片的原來size居中顯示，當圖片長/寬超過View的長/寬，則截取圖片的居中部分顯示；
CENTER_CROP / centerCrop 按比例擴大圖片的size居中顯示，使得圖片長(寬)等于或大于View的長(寬)；
CENTER_INSIDE / centerInside 將圖片的內容完整居中顯示，通過按比例縮小或原來的size使得圖片長/寬等于或小于View的長/寬；
FIT_CENTER / fitCenter 把圖片按比例擴大/縮小到View的寬度，居中顯示；
FIT_END / fitEnd 把圖片按比例擴大/縮小到View的寬度，顯示在View的下部分位置；
FIT_START / fitStart 把圖片按比例擴大/縮小到View的寬度，顯示在View的上部分位置；
FIT_XY / fitXY 把圖片不按比例擴大/縮小到View的大小顯示；
MATRIX / matrix 用矩陣來繪制，動態縮小放大圖片來顯示。
要注意一點，Drawable文件夾里面的圖片命名是不能大寫的。
LinearLayout和RelativeLayout 比較
LinearLayout和RelativeLayout
共有屬性：
java代碼中通過btn1關聯次控件
android:id="@+id/btn1"
控件寬度
android:layout_width="80px" //"80dip"或"80dp"
android:layout_width =“wrap_content”
android:layout_width =“match_parent”
控件高度
android:layout_height="80px" //"80dip"或"80dp"
android:layout_height =“wrap_content”
android:layout_height =“match_parent”
控件排布
android:orientation="horizontal”
android:orientation="vertical“
控件間距
android:layout_marginLeft="5dip" //距離左邊
android:layout_marginRight="5dip" //距離右邊
android:layout_marginTop="5dip" //距離上面
android:layout_marginRight="5dip" //距離下面
android:paddingLeft="5dip"
控件顯示位置
android:gravity="center" //left,right, top, bottom
android:gravity="center_horizontal"
android:layout_gravity是本元素對父元素的重力方向。
android:layout_gravity屬性則設置控件本身相對于父控件的顯示位置
android:gravity是本元素所有子元素的重力方向。
android:layout_gravity="center_vertical"
android:layout_gravity="left"
android:layout_gravity="left|bottom"
TextView中文本字體
android:text="@String/text1" //在string.xml中定義text1的值
android:textSize="20sp"
android:textColor=”#ff123456”
android:textStyle="bold" //普通， 斜體，粗斜體（bold_italic）
TextView中，控制其以...結束
android:ellipsize="end"
只有一行
android:singleLine="true"
定義控件是否可見
android:visibility=”visible” //可見
android:visibility=”invisible” //不可見，但是在布局中占用的位置還在
android:visibility=”gone” //不可見，完全從布局中消失
定義背景圖片
android:background="@drawable/img_bg" //img_bg為drawable下的一張圖片
seekbar控件背景圖片及最大值
android:progressDrawable="@drawable/seekbar_img"
android:thumb="@drawable/thumb"
android:max = "60"
android:layout_alignWithParentIfMissing="true"
僅在RelativeLayout中有效：
在父親布局的相對位置
android:layout_alignParentLeft="true" //在布局左邊
android:layout_alignParentRight="true" //在布局右邊
android:layout_alignParentTop="true" //在布局上面
android:layout_alignParentBottom="true " //在布局的下面
在某個控件的相對位置
android:layout_toRightOf="@id/button1" //在控件button1的右邊，不僅僅是緊靠著
android:layout_toLeftOf="@id/button1" //在控件button2的左邊，不僅僅是緊靠著
android:layout_below="@id/button1 " //在控件button1下面，不僅僅是正下方
android:layout_above=“@id/button1” //在控件button1下面,不僅僅是正下方
定義和某控件對奇
android:layout_alignTop=”@id/button1” //和控件button1上對齊
android:layout_alignBottom=”@id/button1” //和控件button1下對齊
android:layout_alignLeft=”@id/button1” //和控件button1左對齊
android:layout_alignRight=”@id/button1” //和控件button2右對齊
android:layout_centerHorizontal="true" //水平居中
android:layout_centerVertical="true"
android:layout_centerInParent="true"
僅在LinearLayout中有效
設置控件在一排或一列中所占比例值
android:layout_weight="1"
