UML類圖是一種結構圖，用于描述一個系統的靜態結構。類圖以反映類結構和類之間關系為目的，用以描述軟件系統的結構，是一種靜態建模方法。類圖中的類，與面向?qū)ο笳Z(yǔ)言中的類的概念是對應的。

1 類結構

在類的UML圖中，使用長方形描述一個類的主要構成，長方形垂直地分為三層，以此放置類的名稱、屬性和方法。

其中，

一般類的類名用正常字體粗體表示，如上圖；抽象類名用斜體字粗體，如User；接口則需在上方加上<<interface>>。

屬性和方法都需要標注可見性符號，+代表public，#代表protected，-代表private。

另外，還可以用冒號:表明屬性的類型和方法的返回類型，如+$name:string、+getName():string。當然，類型說明并非必須。

2 類關系

類與類之間的關系主要有六種：繼承、實現、組合、聚合、關聯和依賴，這六種關系的箭頭表示如下，

接著我們來了解類關系的具體內容。

3 六種類關系

六種類關系中，組合、聚合、關聯這三種類關系的代碼結構一樣，都是用屬性來保存另一個類的引用，所以要通過內容間的關系來區別。

3.1 繼承

繼承關系也稱泛化關系（Generalization），用于描述父類與子類之間的關系。父類又稱作基類，子類又稱作派生類。

繼承關系中，子類繼承父類的所有功能，父類所具有的屬性、方法，子類應該都有。子類中除了與父類一致的信息以外，還包括額外的信息。

例如：公交車、出租車和小轎車都是汽車，他們都有名稱，并且都能在路上行駛。

PHP代碼實現如下：

<?phpclass Car{    public $name;    public function run()
    {        return '在行駛中';
    }
}class Bus extends Car{    public function __construct()
    {        $this->name = '公交車';
    }
}class Taxi extends Car{    public function __construct()
    {        $this->name = '出租車';
    }
}// 客戶端代碼$line2 = new Bus;echo $line2->name . $line2->run();

3.2 實現

實現關系（Implementation），主要用來規定接口和實現類的關系。

接口（包括抽象類）是方法的集合，在實現關系中，類實現了接口，類中的方法實現了接口聲明的所有方法。

例如：汽車和輪船都是交通工具，而交通工具只是一個可移動工具的抽象概念，船和車實現了具體移動的功能。

<?phpinterface Vehicle{    public function run();
}class Car implements Vehicle{    public $name = '汽車';    public function run()
    {        return $this->name . '在路上行駛';
    }
}class Ship implements Vehicle{    public $name = '輪船';    public function run()
    {        return $this->name . '在海上航行';
    }
}// 客戶端代碼$car = new Car;echo $car->run();

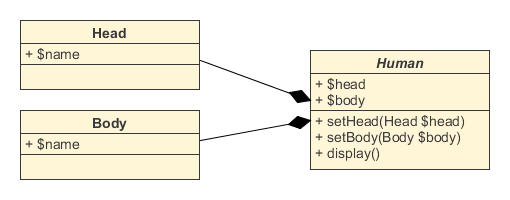

3.3 組合關系

組合關系（Composition）：整體與部分的關系，但是整體與部分不可以分開。

組合關系表示類之間整體與部分的關系，整體和部分有一致的生存期。一旦整體對象不存在，部分對象也將不存在，是同生共死的關系。

例如：人由頭部和身體組成，兩者不可分割，共同存在。

<?phpclass Head{    public $name = '頭部';
}class Body{    public $name = '身體';
}class Human{    public $head;    public $body;    public function setHead(Head $head)
    {        $this->head = $head;
    }    public function setBody(Body $body)
    {        $this->body = $body;
    }    public function display()
    {        return sprintf('人由%s和%s組成', $this->head->name, $this->body->name);
    }
}// 客戶端代碼$man = new Human();
$man->setHead(new Head());
$man->setBody(new Body());echo $man->display();

3.4 聚合關系

聚合關系（Aggregation）：整體和部分的關系，整體與部分可以分開。

聚合關系也表示類之間整體與部分的關系，成員對象是整體對象的一部分，但是成員對象可以脫離整體對象獨立存在。

例如：公交車司機和工衣、工帽是整體與部分的關系，但是可以分開，工衣、工帽可以穿在別的司機身上，公交司機也可以穿別的工衣、工帽。

<?phpclass Clothes{    public $name = '工衣';
}class Hat{    public $name = '工帽';
}class Driver{    public $clothes;    public $hat;    public function wearClothes(Clothes $clothes)
    {        $this->clothes = $clothes;
    }    public function wearHat(Hat $hat)
    {        $this->hat = $hat;
    }    public function show()
    {        return sprintf('公交車司機穿著%s和%s', $this->clothes->name, $this->hat->name);
    }
}// 客戶端代碼$driver = new Driver();
$driver->wearClothes(new Clothes());
$driver->wearHat(new Hat());echo $driver->show();

3.5 關聯關系

關聯關系（Association）：表示一個類的屬性保存了對另一個類的一個實例（或多個實例）的引用。

關聯關系是類與類之間最常用的一種關系，表示一類對象與另一類對象之間有聯系。組合、聚合也屬于關聯關系，只是關聯關系的類間關系比其他兩種要弱。

關聯關系有四種：雙向關聯、單向關聯、自關聯、多重?cái)?shù)關聯。

例如：汽車和司機，一輛汽車對應特定的司機，一個司機也可以開多輛車。

在UML圖中，雙向的關聯可以有兩個箭頭或者沒有箭頭，單向的關聯或自關聯有一個箭頭。上圖對應的PHP代碼如下：

<?phpclass Driver{    public $cars = array();    public function addCar(Car $car)
    {        $this->cars[] = $car;
    }
}class Car{    public $drivers = array();    public function addDriver(Driver $driver)
    {        $this->drivers[] = $driver;
    }
}// 客戶端代碼$jack = new Driver();
$line1 = new Car();
$jack->addCar($line1);
$line1->addDriver($jack);
print_r($jack);

在多重性關系中，可以直接在關聯直線上增加一個數字，表示與之對應的另一個類的對象的個數。

• 1..1：僅一個

• 0..*：零個或多個

• 1..*：一個或多個

• 0..1：沒有或只有一個

• m..n：最少m、最多n個 (m<=n)

3.6 依賴關系

依賴關系（Dependence）：假設A類的變化引起了B類的變化，則說名B類依賴于A類。

大多數情況下，依賴關系體現在某個類的方法使用另一個類的對象作為參數。

依賴關系是一種“使用”關系，特定事物的改變有可能會影響到使用該事物的其他事物，在需要表示一個事物使用另一個事物時使用依賴關系。

例如：汽車依賴汽油，如果沒有汽油，汽車將無法行駛。

<?phpclass Oil{    public $type = '汽油';    public function add()
    {        return $this->type;
    }
}class Car{    public function beforeRun(Oil $oil)
    {        return '添加' . $oil->add();
    }
}// 客戶端代碼$car = new Car;echo $car->beforeRun(new Oil());

4 總結

這六種類關系中，組合、聚合和關聯的代碼結構一樣，可以從關系的強弱來理解，各類關系從強到弱依次是：繼承→實現→組合→聚合→關聯→依賴。如下是完整的一張UML關系圖。

（點擊圖片查看大圖）

UML類圖是面向?qū)ο笤O(shè)計的輔助工具，但并非是必須工具，如果暫時不理解本文的內容，可以繼續看設計模式部分，并不會影響。

說明：本文所有UML類圖均使用免費的UMLet工具，在比較了Viso和StartUML后，感覺UMLet要好用很多，強烈推薦使用。

UML類圖與類的關系

虛線箭頭指向依賴；

實線箭頭指向關聯；

虛線三角指向接口；

實線三角指向父類；

空心菱形能分離而獨立存在，是聚合；

實心菱形精密關聯不可分，是組合；

上面是UML的語法。

在畫類圖的時候，理清類和類之間的關系是重點。類的關系有泛化(Generalization)、實現（Realization）、依賴(Dependency)和關聯(Association)。其中關聯又分為一般關聯關系和聚合關系(Aggregation)，合成關系(Composition)。下面我們結合實例理解這些關系。

基本概念

類圖（Class Diagram）: 類圖是面向?qū)ο笙到y(tǒng)建模中最常用和最重要的圖，是定義其它圖的基礎。類圖主要是用來顯示系統中的類、接口以及它們之間的靜態結構和關系的一種靜態模型。

類圖的3個基本組件：類名、屬性、方法。

泛化(generalization)：表示is-a的關系，是對象之間耦合度最大的一種關系，子類繼承父類的所有細節。直接使用語言中的繼承表達。在類圖中使用帶三角箭頭的實線表示，箭頭從子類指向父類。

實現（Realization）:在類圖中就是接口和實現的關系。這個沒什么好講的。在類圖中使用帶三角箭頭的虛線表示，箭頭從實現類指向接口。

依賴(Dependency)：對象之間最弱的一種關聯方式，是臨時性的關聯。代碼中一般指由局部變量、函數參數、返回值建立的對于其他對象的調用關系。一個類調用被依賴類中的某些方法而得以完成這個類的一些職責。在類圖使用帶箭頭的虛線表示，箭頭從使用類指向被依賴的類。

關聯(Association) : 對象之間一種引用關系，比如客戶類與訂單類之間的關系。這種關系通常使用類的屬性表達。關聯又分為一般關聯、聚合關聯與組合關聯。后兩種在后面分析。在類圖使用帶箭頭的實線表示，箭頭從使用類指向被關聯的類?？梢允菃蜗蚝碗p向。

聚合(Aggregation) : 表示has-a的關系，是一種不穩定的包含關系。較強于一般關聯,有整體與局部的關系,并且沒有了整體,局部也可單獨存在。如公司和員工的關系，公司包含員工，但如果公司倒閉，員工依然可以換公司。在類圖使用空心的菱形表示，菱形從局部指向整體。

組合(Composition) : 表示contains-a的關系，是一種強烈的包含關系。組合類負責被組合類的生命周期。是一種更強的聚合關系。部分不能脫離整體存在。如公司和部門的關系，沒有了公司，部門也不能存在了；調查問卷中問題和選項的關系；訂單和訂單選項的關系。在類圖使用實心的菱形表示，菱形從局部指向整體。

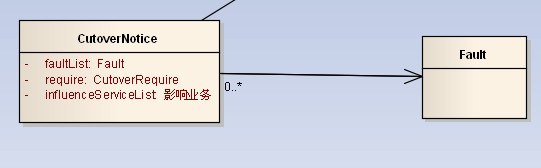

多重性(Multiplicity) : 通常在關聯、聚合、組合中使用。就是代表有多少個關聯對象存在。使用數字..星號（數字）表示。如下圖，一個割接通知可以關聯0個到N個故障單。

聚合和組合的區別

這兩個比較難理解，重點說一下。聚合和組合的區別在于：聚合關系是“has-a”關系，組合關系是“contains-a”關系；聚合關系表示整體與部分的關系比較弱，而組合比較強；聚合關系中代表部分事物的對象與代表聚合事物的對象的生存期無關，一旦刪除了聚合對象不一定就刪除了代表部分事物的對象。組合中一旦刪除了組合對象，同時也就刪除了代表部分事物的對象。

實例分析

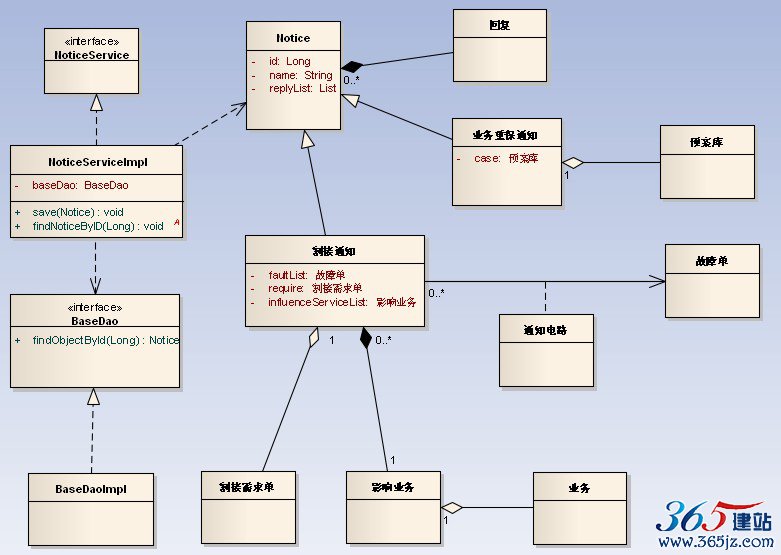

聯通客戶響應OSS。系統有故障單、業務開通、資源核查、割接、業務重保、網絡品質性能等功能模塊。現在我們抽出部分需求做為例子講解。

大家可以參照著類圖，好好理解。

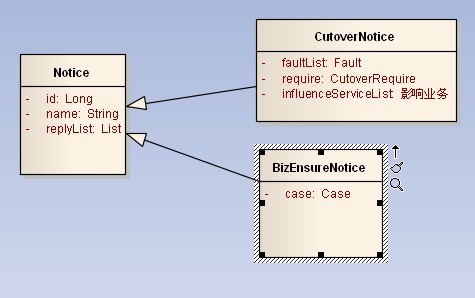

1． 通知分為一般通知、割接通知、重保通知。這個是繼承關系。

2． NoticeService和實現類NoticeServiceImpl是實現關系。

3． NoticeServiceImpl通過save方法的參數引用Notice,是依賴關系。同時調用了BaseDao完成功能，也是依賴關系。

4． 割接通知和故障單之間通過中間類(通知電路)關聯，是一般關聯。

5． 重保通知和預案庫間是聚合關系。因?yàn)轭A(yù)案庫可以事先錄入，和重保通知沒有必然聯系，可以獨立存在。在系統中是手工從列表中選擇。刪除重保通知，不影響預案。

6． 割接通知和需求單之間是聚合關系。同理，需求單可以獨立于割接通知存在。也就是說刪除割接通知，不影響需求單。

7． 通知和回復是組合關系。因?yàn)榛貜?fù)不能獨立于通知存在。也就是說刪除通知，該條通知對應的回復也要級聯刪除。

經過以上的分析，相信大家對類的關系已經有比較好的理解了。大家有什么其它想法或好的見解，歡迎拍磚。

PS：還是那句話：以上類圖用Enterprise Architect 7.5所畫，在此推薦一下EA,非常不錯。可以替代Visio和Rose了。Visio功能不夠強大，Rose太重。唯有EA比較合適。
