FLV 是FLASH VIDEO的簡稱，F(xiàn)LV流媒體格式是隨著Flash MX的推出發展而來的視頻格式。由于它形成的文件極小、加載速度極快，使得網絡觀看視頻文件成為可能，它的出現有效地解決了視頻文件導入Flash后，使導出的SWF文件體積龐大，不能在網絡上很好的使用等問題。

      目前網絡上用flv格式的有哪些網站？

      由于flv已經成為當前視頻文件的主流格式。所以，目前許多在線視頻網站都采用此視頻格式。如優酷、搜狐視頻、新浪播客、六間房、56、、酷6等。

      為什么一定要是flv格式？

      有時在網站上觀看視頻的時候是不是打不開，要安裝什么flash插件？這就是flv格式的好處，在其他網站上觀看視頻也是要安裝flash插件的，而flv格式更是flash下載的格式，所以占很大優勢，而且flv格式文件極小、加載速度快，。比如在優酷上上傳視頻分享時，你上傳成功之后，里面是不是開始顯示進行在轉碼中了。

      目前哪些網站可以下載flv格式的視頻文件？

      上面所說的flv格式網站上有介紹，這些網站在上傳之后，進行轉碼都是變成了flv格式，所以在這些網站上下載的視頻都是flv格式的。如：優酷、新浪播客、酷6等等。

      flv格式的播放器和播放？

     flv播放器是一個類型的媒體播放器是用來播放Flash視頻從PC ，以及從互聯網網站。一般的FLV播放器，可以單獨使用，而不需要使用Adobe Flash創作或發展工具。

      現在在網上下載的很多格式flv播放，除了在專業的flv格式播放器之外，你還可以了解知道在普通的播放器上也是可以播放的，比如：暴風影音、快播、QQ影音等等。

FLV是流媒體封裝格式，我們可以將其數據看為二進制字節流。總體上看，F(xiàn)LV包括文件頭（File Header）和文件體（File Body）兩部分，其中文件體由一系列的Tag及Tag Size對組成。


FLV格式解析

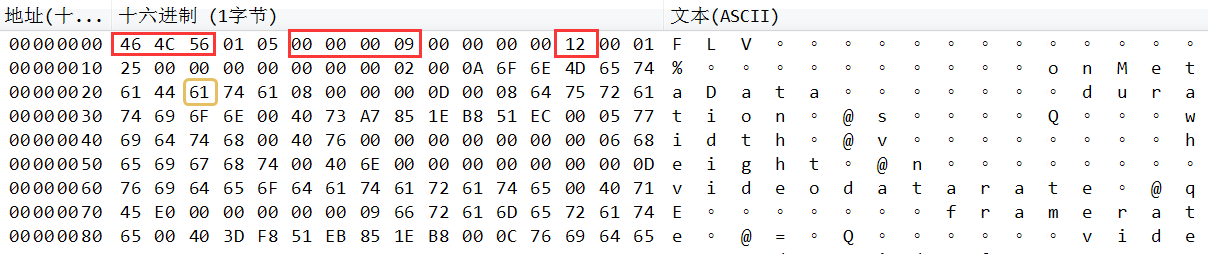

先來一張圖，這是《東風破》——周杰倫（下載）的一個MV視頻。我使用的是Binary Viewer的二進制查看工具。


header

頭部分由一下幾部分組成
Signature(3 Byte)+Version(1 Byte)+Flags(1 Bypte)+DataOffset(4 Byte)

• signature 占3個字節
  固定FLV三個字符作為標示。一般發現前三個字符為FLV時就認為他是flv文件。

• Version 占1個字節
  標示FLV的版本號。這里我們看到是1

• Flags 占1個字節
  內容標示。第0位和第2位,分別表示 video 與 audio 存在的情況.(1表示存在,0表示不存在)。截圖看到是0x05，也就是00000101，代表既有視頻，也有音頻。

• DataOffset 4個字節
  表示FLV的header長度。這里可以看到固定是9

body

FLV的body部分是由一系列的back-pointers + tag構成

• back-pointers 固定4個字節，表示前一個tag的size。

• tag 分三種類型，video、audio、scripts。

tag組成

tag type+tag data size+Timestamp+TimestampExtended+stream id+ tag data

• type 1個字節。8為Audio,9為Video,18為scripts

• tag data size 3個字節。表示tag data的長度。從streamd id 后算起。

• Timestreamp 3個字節。時間戳

• TimestampExtended 1個字節。時間戳擴展字段

• stream id 3個字節?？偸?

• tag data 數據部分

我們根據實例來分析：
看到第一個TAG
type=0x12=18。這里應該是一個scripts。
size=0x000125=293。長度為293。
timestreamp=0x000000。這里是scripts，所以為0
TimestampExtended =0x00。
stream id =0x000000
我們看一下TAG的data部分：


tag的劃分

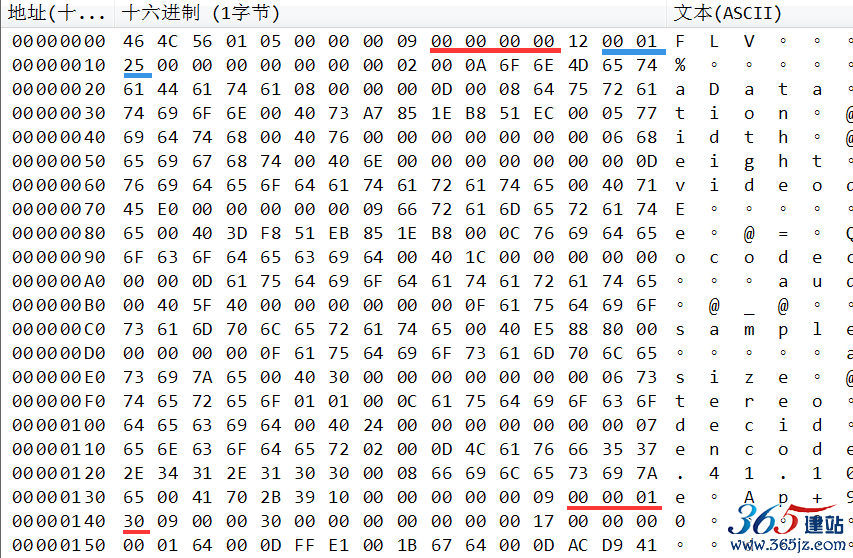

圖中紅色部分是我標出的兩個back-pointers，都是4個字節。而中間就是第一個TAG。那是怎么計算的呢？我們就以這個做個示例。

• 首先第一個back-pointers是0x00000000，那是因?yàn)楹竺媸堑谝粋€(gè)TAG。所以他為0。

• 然后根據我們我們前面格式獲取到size是0x000125。也就是說從stream id后面再加上293個字節就到了第一個TAG的末尾，我們數一下一下。stream id以前總共有24個字節。那么到第一個TAG結束，總共有293+24=137=0x13D。

• 接下來我們找到0x13D的地址，從工具上很容易找到，正好就是紅色下劃線的前面。紅色部分是0x00000130=304，這代表的是上一個TAG的大小。

• 最后我們計算一下，上一個TAG數據部分是293個字節，前面type、stream id等字段占了11個字節。正好是匹配的。

上面我們已經知道了怎么取劃分每個TAG。接下來我們就看TAG的具體內容

tag的內容

前面已經提到tag分3種。我們一個個看

script

腳本Tag一般只有一個，是flv的第一個Tag，用于存放flv的信息，比如duration、audiodatarate、creator、width等。
首先介紹下腳本的數據類型。所有數據都是以數據類型+（數據長度）+數據的格式出現的，數據類型占1byte，數據長度看數據類型是否存在，后面才是數據。
一般來說，該Tag Data結構包含兩個AMF包。AMF（Action Message Format）是Adobe設計的一種通用數據封裝格式，在Adobe的很多產品中應用，簡單來說，AMF將不同類型的數據用統一的格式來描述。第一個AMF包封裝字符串類型數據，用來裝入一個“onMetaData”標志，這個標志與Adobe的一些API調用有，在此不細述。第二個AMF包封裝一個數組類型，這個數組中包含了音視頻信息項的名稱和值。具體說明如下，大家可以參照?qǐng)D片上的數據進行理解。

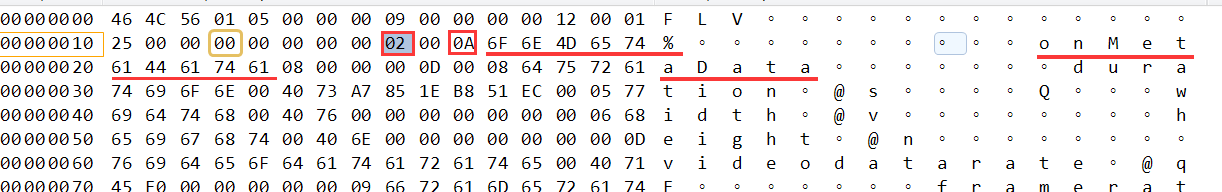

上圖為第一個AMF包

• type=0x02對應String

• size=0A=10

• value=onMetaData 正好是10個字節。

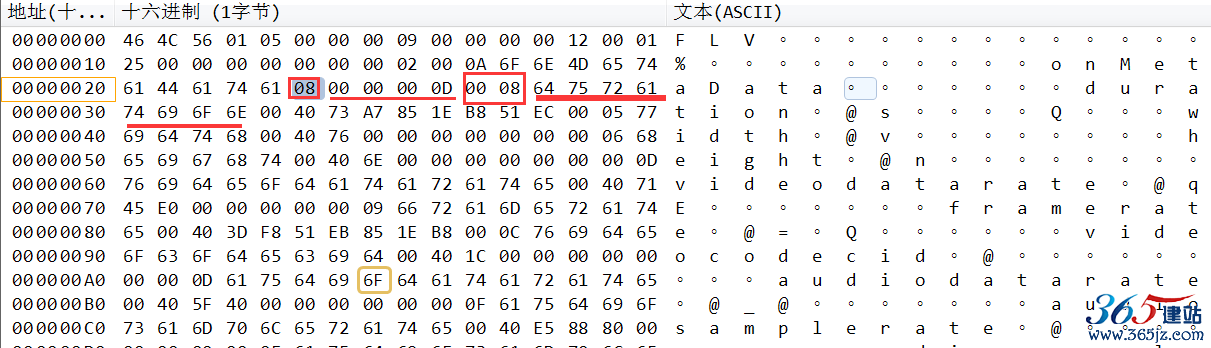

  上圖為第二個AMF

• type=0x08 對應ECMA array type。

表示數組，類似Map。后面4個字節為數組的個數。然后是鍵值對，第一個為鍵，2個字節為長度。后面跟具體的內容。接著3個字節表示值的類型，然后根據類型判斷長度。
上圖我們可以判斷，總共有13個鍵值對。
第一個長度為8個字節是duration。值類型是0x004073，第一個字節是00，所以是double，8個字節。
第二個長度5個字節是width。值也是double類型，8個字節。
依次解析下去...

到處，我們已經知道了如何解析FLV中Tag為script的數據。

video


type=0x09=9。這里應該是一個video。
size=0x000030=48。長度為48。
timestreamp=0x000000。
TimestampExtended =0x00。
stream id =0x000000
我們看到數據部分：
視頻信息+數據

視頻信息，1個字節。

前4位為幀類型Frame Type

后4位為編碼ID (CodecID)

特殊情況

視頻的格式(CodecID)是AVC（H.264）的話，VideoTagHeader會多出4個字節的信息，AVCPacketType 和CompositionTime。

• AVCPacketType 占1個字節

AVCDecoderConfigurationRecord.包含著是H.264解碼相關比較重要的sps和pps信息，再給AVC解碼器送數據流之前一定要把sps和pps信息送出，否則的話解碼器不能正常解碼。而且在解碼器stop之后再次start之前，如seek、快進快退狀態切換等，都需要重新送一遍sps和pps的信息.AVCDecoderConfigurationRecord在FLV文件中一般情況也是出現1次，也就是第一個video tag.

• CompositionTime 占3個字節

我們看第一個video tag，也就是前面那張圖。我們看到AVCPacketType =0。而后面三個字節也是0。說明這個tag記錄的是AVCDecoderConfigurationRecord。包含sps和pps數據。
再看到第二個video tag


我們看到 AVCPacketType =1，而后面三個字節為000043。這是一個視頻幀數據。

解析到的數據完全符合上面的理論。

sps pps

前面我們提到第一個video 一般存放的是sps和pps。這里我們具體解析下sps和pps內容。先看下存儲的格式（圖6）：
0x01+sps[1]+sps[2]+sps[3]+0xFF+0xE1+sps size+sps+01+pps size+pps
我們看到圖7 。
sps[1]=0x64
sps[2]=00
sps[3]=0D
sps size=0x001B=27
跳過27個字節后，是0x01
pps size=0x0005=118
跳過5個字節，就到了back-pointers。

視頻幀數據

解析出sps和pps tag后，后面的video tag就是真正的視頻數據內容了

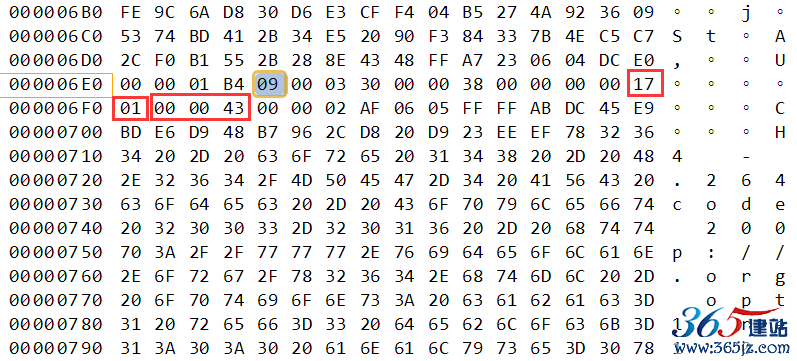

這是第二個video tag其實和圖8一樣，只是我圈出來關鍵信息。先看下格式
frametype=0x17=00010111
AVCPacketType =1
Composition Time=0x000043
后面就是NALU DATA

Audio

與視頻格式類似
前4位為音頻格式

接著2位為采樣率

對于AAC總是3

接著1位為采樣的長度

壓縮過的音頻都是16bit

接著1位為音頻類型

對于AAC總是1

我們看到第三個TAG


這個留給大家自己來解析吧。
